Board mạch & nút bấm Carimali

Board mạch & Nút điều khiển Carimali – hay còn gọi bộ điều khiển điện tử máy pha cà phê – là “bộ não” giúp toàn bộ hệ thống pha, bơm và gia nhiệt vận hành đồng bộ. Các model như Carimali Pratica, CA200, Diva Pro, Armonia Soft Plus đều được trang bị bo mạch chính (main board), bo phím bấm và màn hình hiển thị đặt trong khoang chống ẩm.

👉 Thuộc nhóm linh kiện: Board mạch & nút điều khiển

👉 Xem toàn bộ linh kiện: Linh kiện máy pha & máy xay cà phê

Khi nào cần thay linh kiện này

• Máy không khởi động dù có nguồn điện: Bo chính hỏng, relay hoặc tụ điện lỗi.
• Phím bấm không phản hồi hoặc nhảy shot: Bo phím bị oxy hóa hoặc đứt mạch.
• Màn hình nhấp nháy hoặc không hiển thị: Bo LED / LCD bị cháy mạch sau thời gian dài hoạt động.

👉 Nếu không thay kịp, hệ thống điều khiển có thể sai lệch tín hiệu, gây lỗi nhiệt hoặc bơm hoạt động sai chu kỳ.

Công dụng & vai trò kỹ thuật

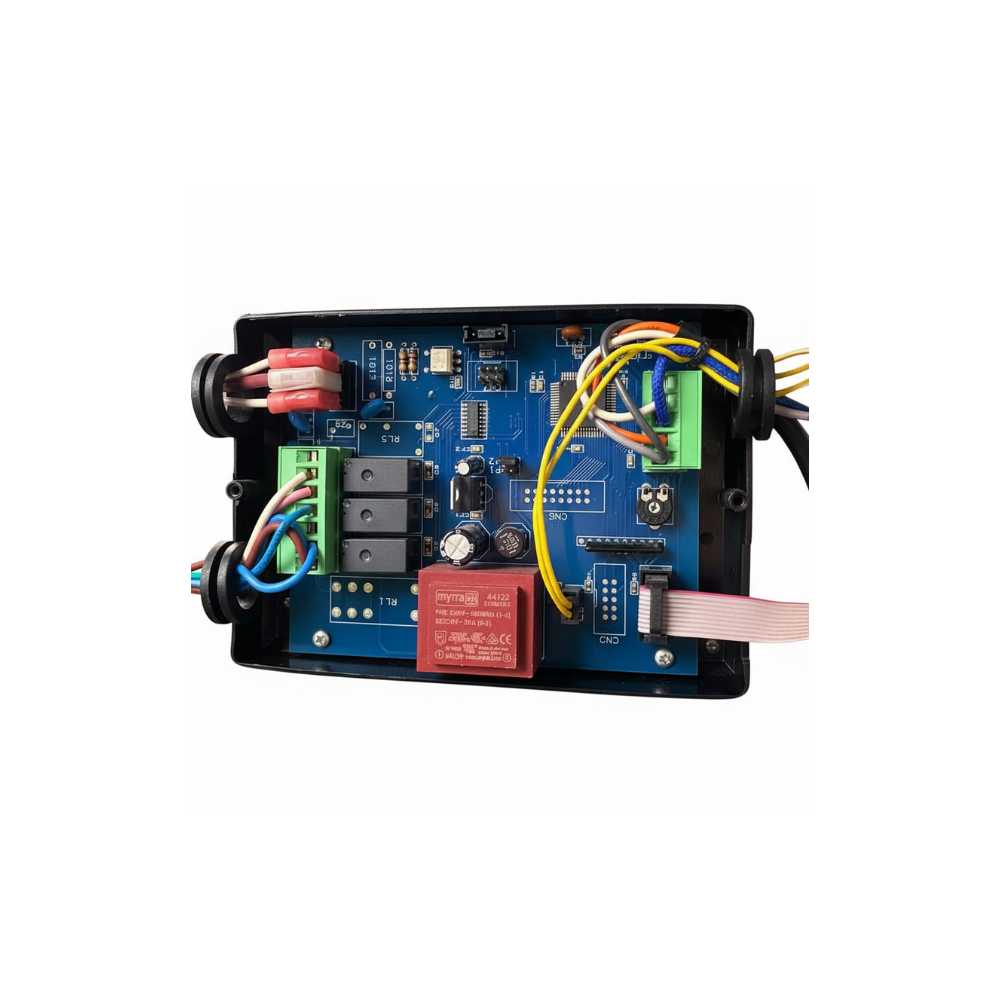

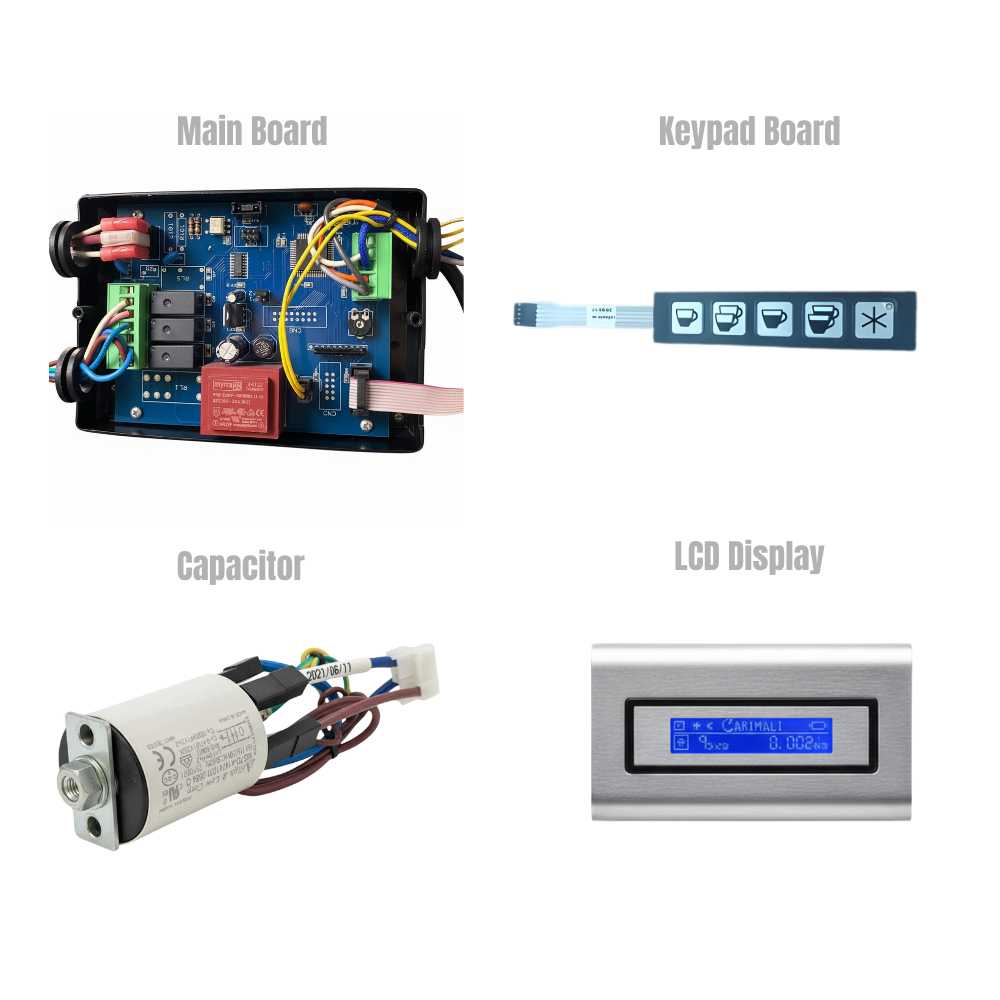

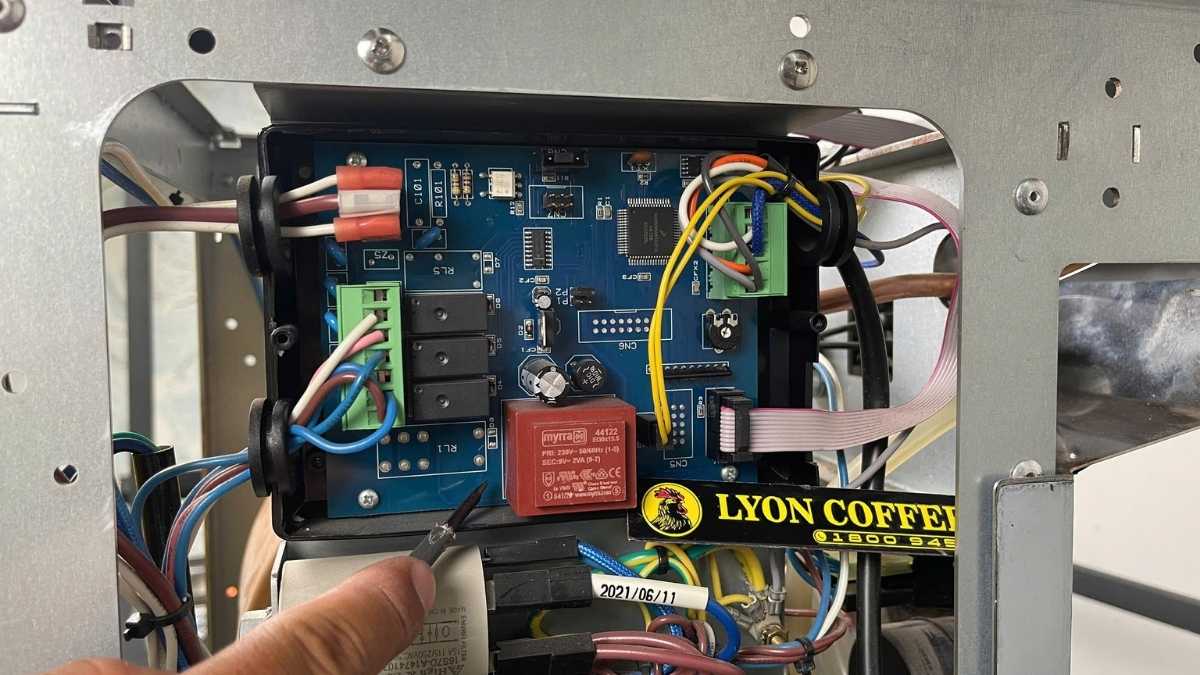

Bo mạch chính (Main Board)

• Điều khiển toàn bộ chu trình vận hành: cấp nước, đun nóng, bơm áp, xả hơi và xử lý tín hiệu từ cảm biến.

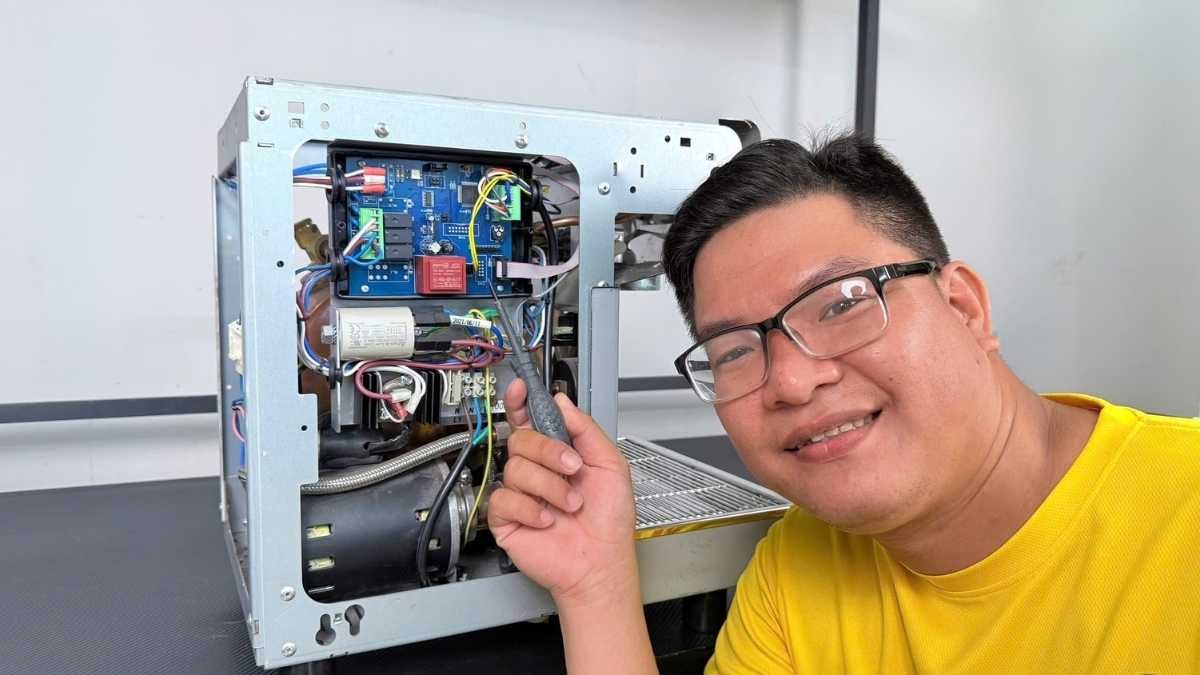

• Được đặt trong hộp nhựa/kim loại đen chống bụi, chống ẩm, thường nằm ở hông máy chứ không dưới đáy, giúp bảo vệ khỏi hơi nước và tràn nước ngẫu nhiên.
• Trang bị các relay Myrra và mạch ổn áp CE tiêu chuẩn châu Âu.

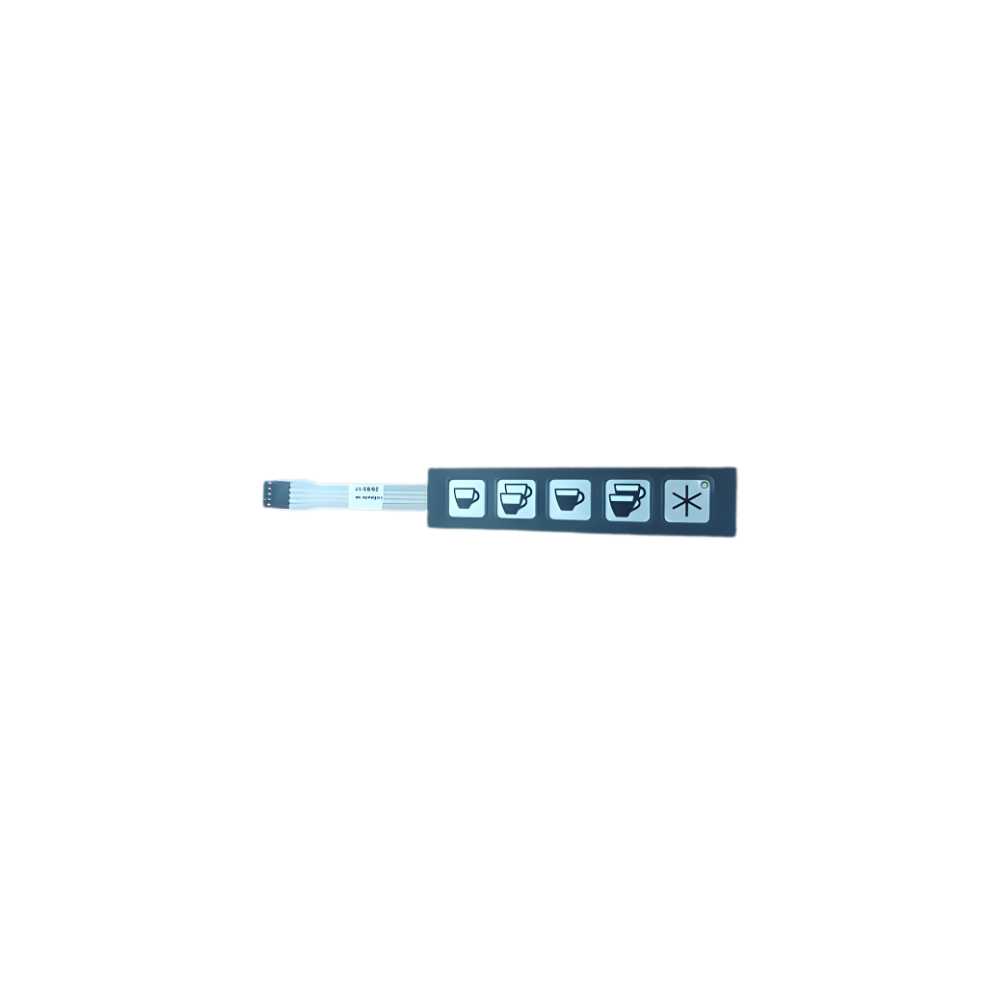

Bo phím bấm (Keypad Board)

• Tiếp nhận lệnh từ người dùng: cài đặt shot espresso, bật/tắt vòi hơi, chế độ cleaning.
• Bo và phím đi liền nhau, nếu hư nút phải thay cả cụm.
• Tương thích chéo: bo 1 group có thể lắp sang 2 group Carimali mà không cần chỉnh firmware.

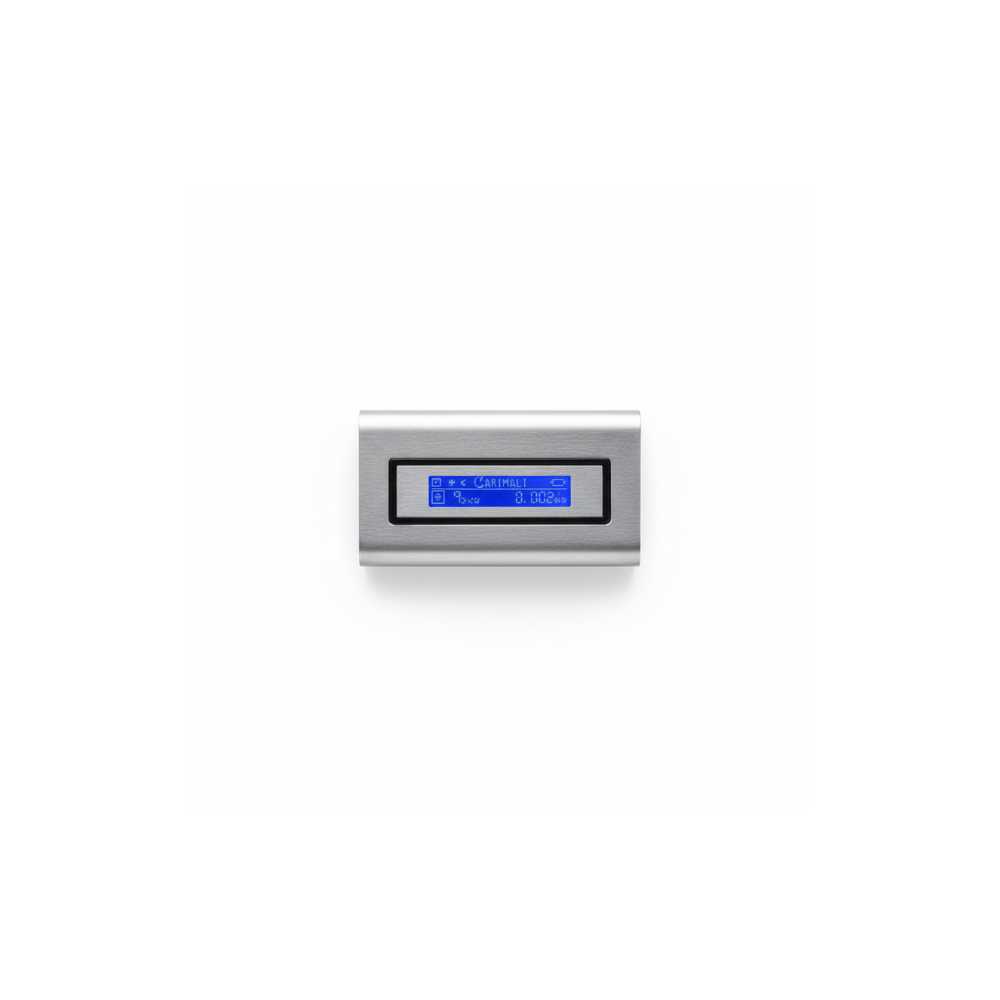

Màn hình hiển thị LCD/LED

• Hiển thị thông số: nhiệt độ, thời gian pha, cảnh báo lỗi, chế độ bảo trì.
• Thường chỉ có ở dòng 2 group trở lên như CA250, Diva Pro.
• Khi hỏng, phải thay cả cụm màn + bo điều khiển phía sau để đảm bảo đồng bộ tín hiệu.

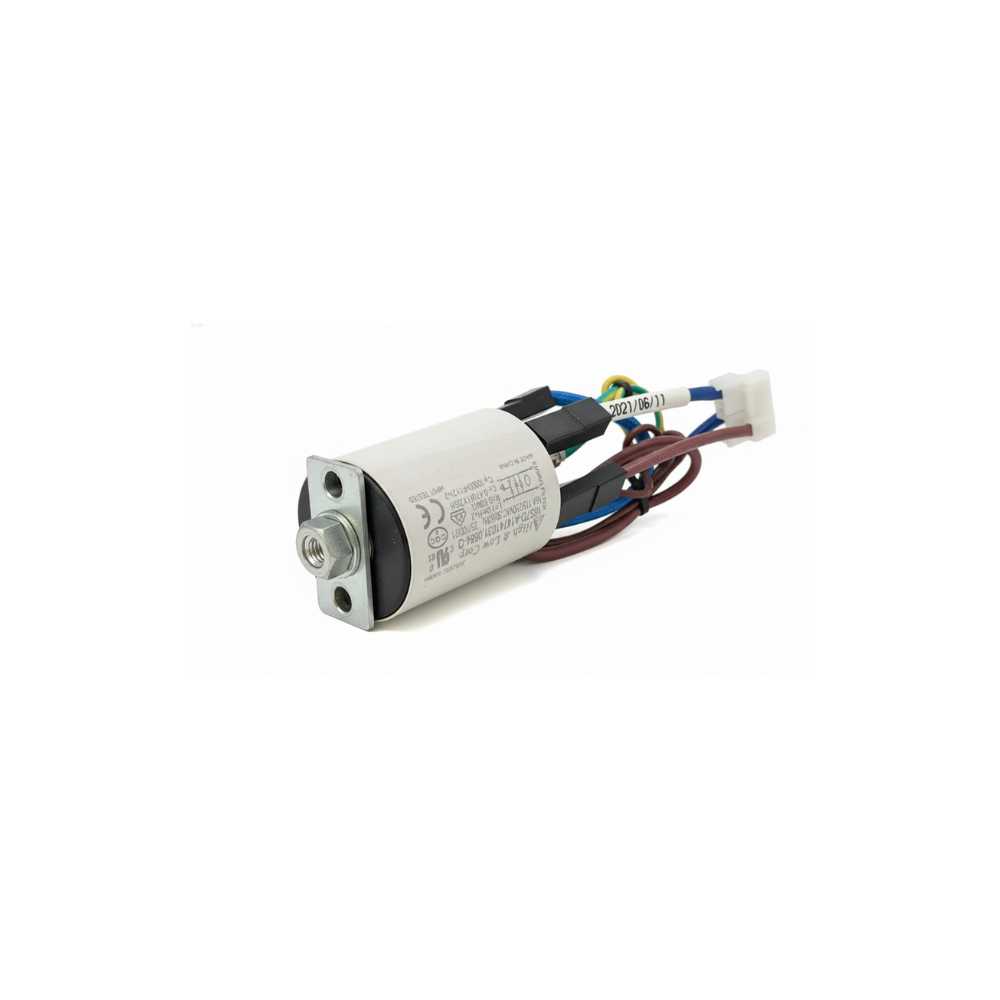

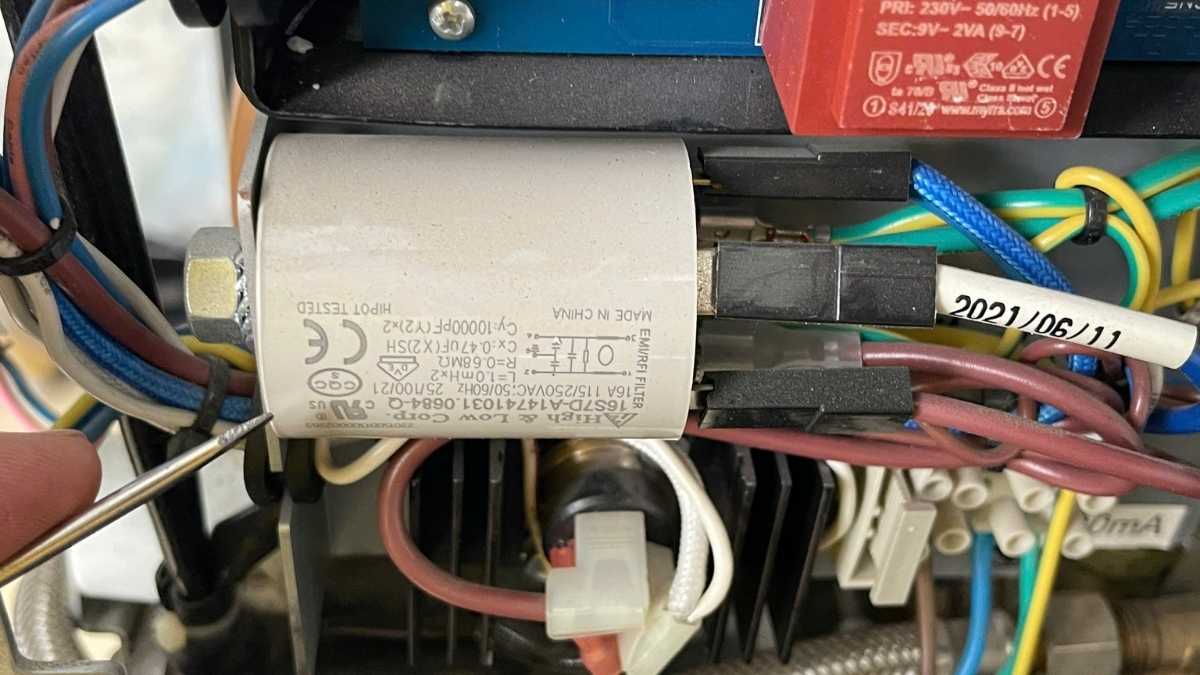

Tụ điện (Capacitor)

• Ổn định điện áp khi khởi động bơm và motor, chống sụt dòng khi pha nhiều shot liên tục.
• Gắn liền trong khoang điện, gần relay nguồn, đạt tiêu chuẩn 250V / 10.000h hoạt động.

Vật liệu & độ bền

• Mạch: PCB nhiều lớp, phủ keo chống ẩm và nhiễu tĩnh điện.
• Relay: Myrra / Finder / Schrack – tuổi thọ >100.000 lần đóng cắt.
• Cáp tín hiệu: chuẩn IDC Flat, dây ruy-băng chống nhiễu EMI.
• Độ bền thực tế: 3–5 năm nếu đặt máy trong môi trường khô ráo, có tiếp đất chuẩn.

Theo Lyon Coffee Lab, bo Carimali vận hành ổn định sau hơn 40.000 shot espresso mà không phát sinh lỗi relay hay mất tín hiệu cảm biến.

Tương thích & lắp đặt

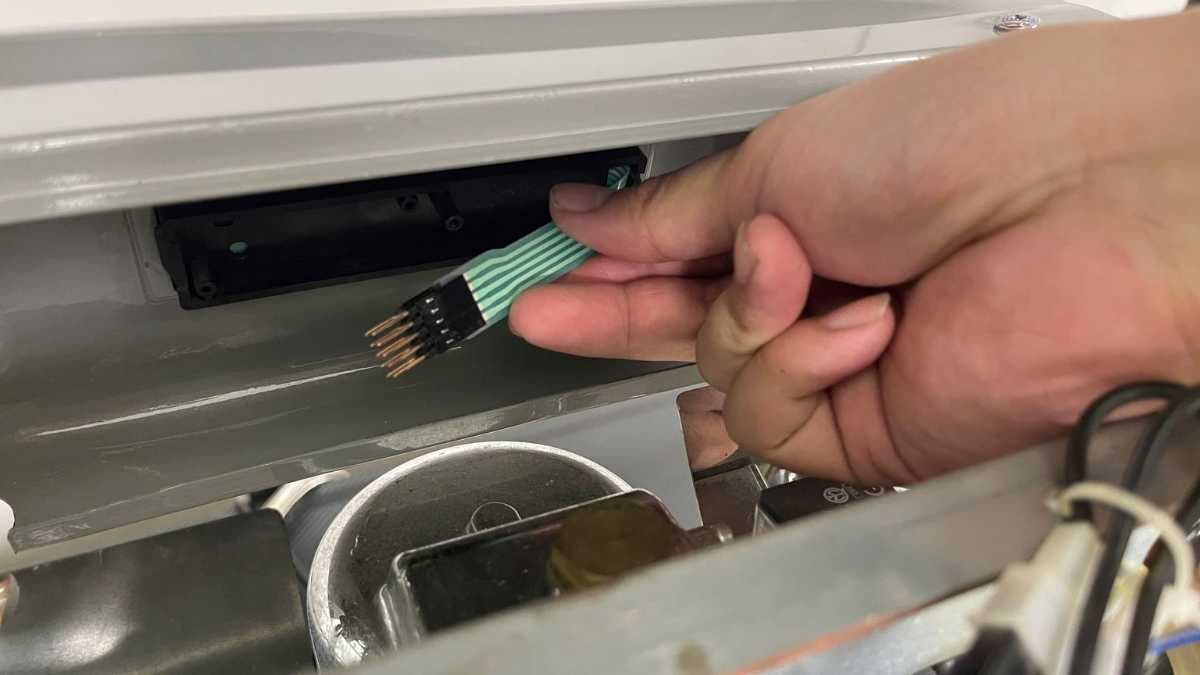

👉 Khi thay bo, cần ngắt nguồn điện, tháo dây cáp tín hiệu nhẹ tay để tránh gãy chân socket.

Thương hiệu & xuất xứ

• Thương hiệu: Carimali – Italy.
• Xuất xứ: Ý / OEM châu Âu.
• Bảo hành: 12 tháng.
• Hỗ trợ kỹ thuật: Lyon Coffee hướng dẫn kiểm tra lỗi mạch, relay và cảm biến qua video call hoặc onsite.

Ưu điểm & hạn chế

Ưu điểm:

• Bo mạch bố trí logic, chống ẩm tốt, relay bền.
• Có thể thay riêng từng cụm: main, keypad, màn hình.
• Cáp tín hiệu chuẩn, dễ lắp, tương thích cao.

Hạn chế:

• Nếu nước tràn vào bo, dễ cháy cầu chì và mạch nguồn.
• Một số bo LCD chỉ có ở dòng 2 group – khó tìm hàng thay thế.

👉 Trong cùng nhóm linh kiện, bạn có thể xem thêm:

• Công tắc & núm máy pha cafe
• Bơm – Boiler – Motor

Lưu ý sử dụng & bảo trì

• Giữ khu vực bo mạch khô ráo, tránh phun hơi trực tiếp khi vệ sinh.
• Kiểm tra relay và tụ nguồn mỗi 6 tháng/lần.
• Không tháo dây ruy-băng khi máy còn điện.
• Khi thay phím bấm, nên reset lại máy để đồng bộ tín hiệu.

Trải nghiệm thực tế

Đội kỹ thuật Lyon Coffee đã kiểm tra hơn 60 máy Carimali, ghi nhận bo mạch chính hãng có tỷ lệ lỗi dưới 3% sau 2 năm, vượt trội so với linh kiện OEM.

👉 Linh kiện Carimali thường thay kèm để máy vận hành đồng bộ:

• Tay pha cà phê Carimali 58 mm
• Ron group máy pha cà phê Carimali
• Lưới group máy pha cà phê Carimali

👉 Nếu bạn cần tư vấn chọn đúng linh kiện Carimali cho model đang dùng, đội kỹ thuật Lyon Coffee luôn sẵn sàng hỗ trợ qua Zalo.
